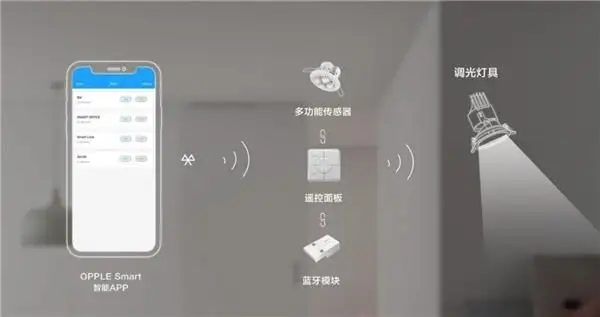

智能家居成為了當紅的主角，身邊的電子產品，比如燈具、音箱、電視、冰箱等一夜之間都成了從顏值一直武裝到大腦的智能家居。智能是什么，體現在哪里呢？它要有很強的處理能力，感知身邊的變化，還要有記憶能力，更重要的是它要能和人交流。

本文中主要介紹共陽極深度調光的LED驅動器，其中外置MOS的可做到最大5A的電流輸出，內置MOS的芯片最大輸出2.5A，可以很好的覆蓋絕大多數客戶在智能調光中的要求。

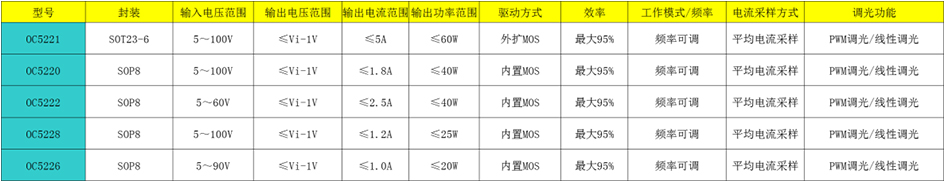

產品選型：

產品概述：

OC522x系列是一款外圍電路簡單的多功能平均電流型 LED 恒流驅動器，適用于5-100V 電壓范圍的降壓 BUCK 大功率調光恒流 LED 領域。

芯片 PWM 端口支持超小占空比 PW M 調光，可響應最小 60ns脈寬。PWM 端口為高電平時，芯片正常工作。為低電平芯片時，芯片輸出關閉。

芯片采用平均電流控制算法，輸出電流恒流精度≤±3％，且輸出電流受輸入輸出電壓、系統電感的影響??；芯片內部集成環路補償，外圍電路簡潔，系統更加穩定可靠。

芯片通過對 LD 端口進行控制實現三功能切換。LD 懸空時，系統為高亮模式； LD 為 VDD 時，系統為 1/2 電流的低亮模式；LD 接 0.2-1.2V 模擬調光信號輸入時， 系統為模擬調光模式。LD 高低亮切換模式，用來實現汽車 LED 照明的遠近光燈切換。LD 模擬調光模式時，端口電壓低于 0.2V，輸出關閉。

產品主要特點：

支持高輝調光，65536：1 調光比

支持多路共陽極

寬輸入電壓：5-100V

平均電流工作模式

高效率：最高可達 95%

內置 5.5V 穩壓管

最大工作頻率 1MHz

恒流精度≤±3%

支持 PWM/模擬/分段調光

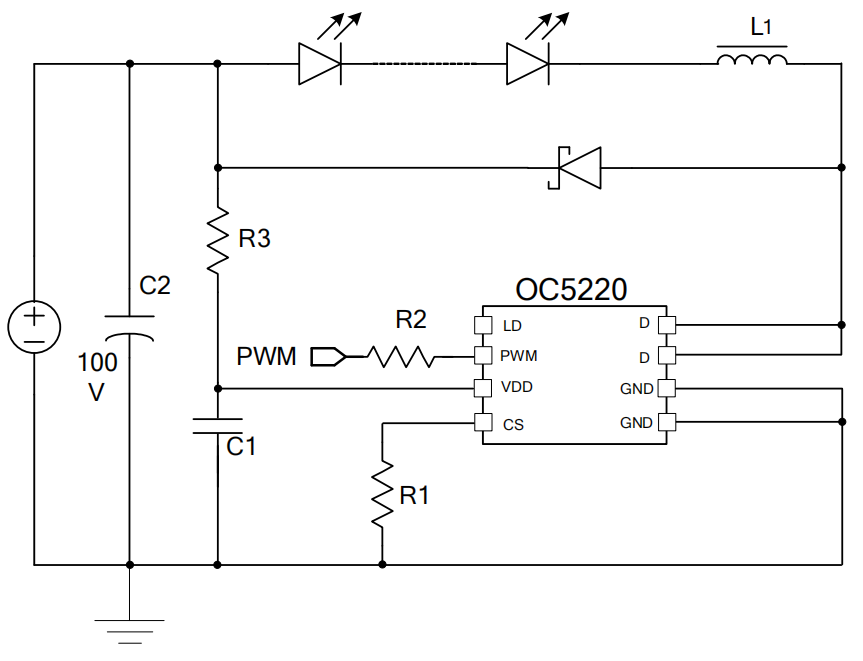

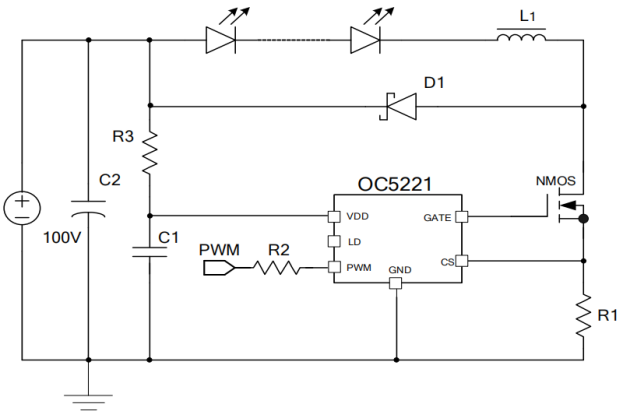

產品典型電路圖：

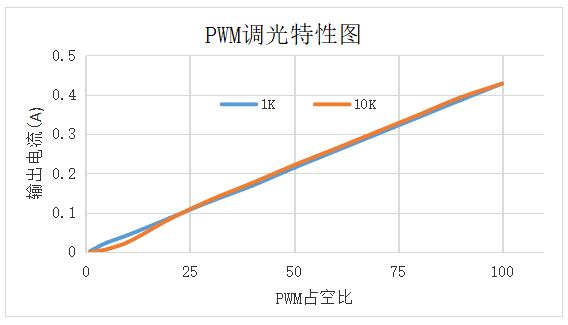

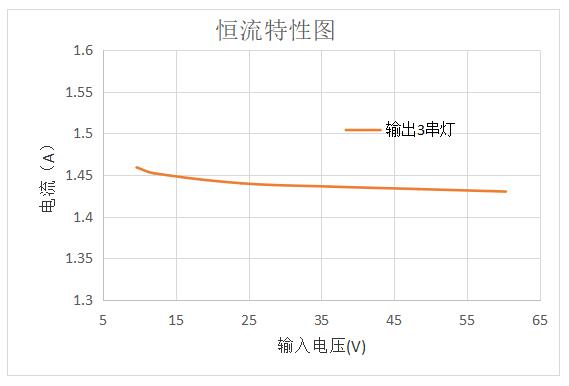

產品典型特性曲線圖
