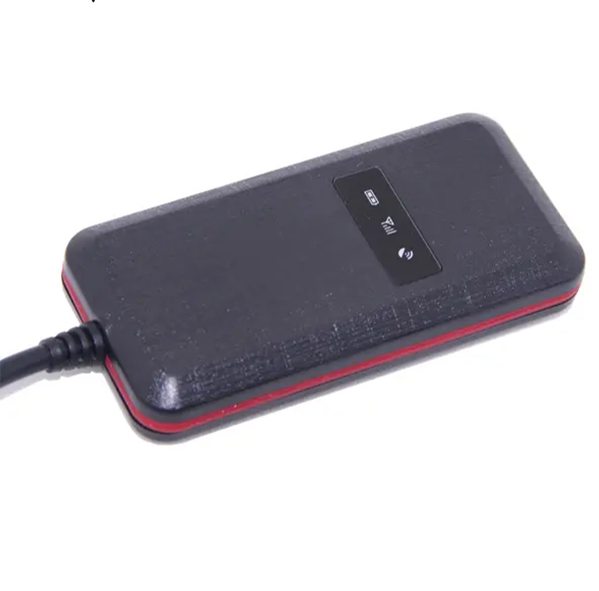

隨著物聯網的發展，IoT內容涵蓋智慧車聯、電摩、資產物流、智慧校園、智慧農牧、智慧家庭、等領域，綜合運用智能傳感、物聯網、移動互聯網為代表的現代科學和技術手段，

本文主要介紹的OC5806L/8-120V寬壓輸入芯片，該芯片負責從輸入端的高電壓DC-DC降壓到5V以內的電壓，給后級的射頻通訊模塊做一個穩定可靠的輔助供電方案。

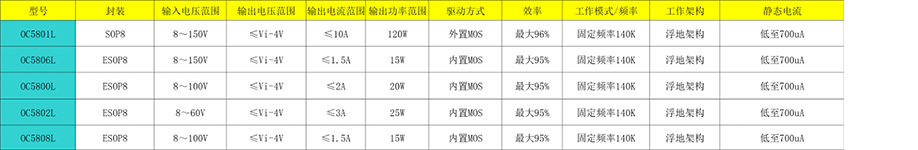

產品選型：

產品概述：

OC5806L是一款支持寬電壓輸入的開關降壓型 DC-DC 控制器，最高輸入電壓可超過120V。OC580x 具有低待機功耗、高效率、低紋波、優異的母線電壓調整率和負載調整率等特性。輸出電流可持續 1.5A，瞬態輸出超過2.5A 。

本系列產品同時支持輸出恒壓和輸出恒流功能。通過設置 CS 電阻可設置輸出恒流值?？芍鲃涌刂谱畲蟮妮敵鲭娏?。

通過設置 FB1、FB2 引腳的分壓電阻可設置輸出恒壓值。

本系列采用固定頻率的PWM 控制方式，典型開關頻率為 140KHz。輕載時會自動降低開關頻率以獲得高的轉換效率。

本系列內部集成軟啟動以及過溫保護電路，輸出短路保護，限流保護等功能，提高系統可靠性。

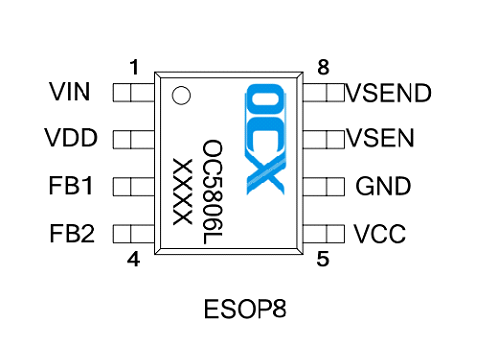

型號為ESOP8封裝。

產品主要特點：

寬輸入電壓范圍：最大150V

輸出電壓從 4.2V 到 30V 可調

支持輸出恒壓恒流

高效率：可高達 96%

工作頻率：140KHz

低待機功耗

內置過溫保護、輸出短路保護

內置軟啟動

輕載效率高

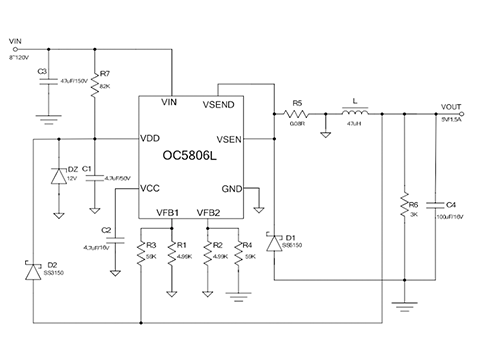

產品典型電路圖：

產品典型特性曲線圖：
