DC/DC表示的是將某一電壓等級的直流電源變換其他電壓等級直流電源的裝置。DC/DC按電壓等級變換關系分升壓電源和降壓電源兩類，按輸入輸出關系分隔離電源和無隔離電源兩類。例如車載直流電源上接的DC/DC變換器是把高壓的直流電變換為低壓的直流電。

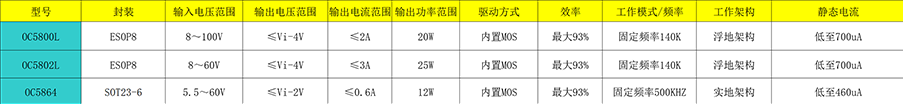

產品選型：

產品介紹：

1)DC-DC恒壓供電芯片：OC5800L

OC5800L 是一款支持寬電壓輸入的開關降壓型 DC-DC，芯片內置 100V/5A 功率 MOS，最高輸入電壓 90V。OC5800L 具有低待機功耗、高效率、低紋波、優異的母線電壓調整率和負載調整率等特性。支持大電流輸出，輸出電流可達 2A 以上。OC5800L 同時支持輸出恒壓和輸出恒流功能。

OC5800L 采用固定頻率的PWM 控制方式，典型開關頻率為 140KHz。輕載時會自動降低開關頻率以獲得高轉換效率。

OC5800L 內部集成軟啟動以及過溫保護電路，輸出短路保護，限流保護等功能，提高系統可靠性。

產品特點：

?寬輸入電壓范圍：8V~90V

?輸出電壓從 5V 到 30V 可調

?支持輸出恒壓恒流

?支持輸出 12V/2A，5V/2A

?高效率：可高達 96%

?工作頻率：140KHz

?低待機功耗

?內置過溫保護、輸出短路保護

?內置軟啟動

產品典型線路圖：

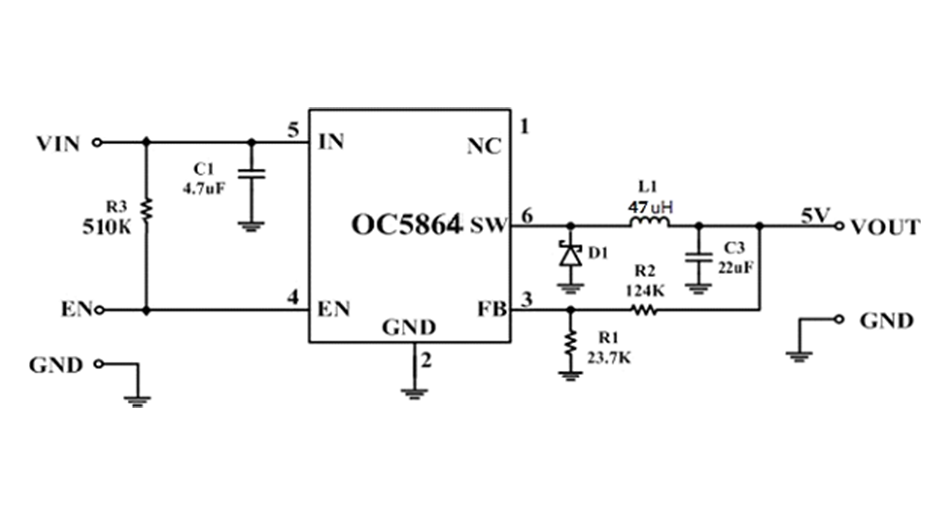

1)DC-DC恒壓供電芯片：OC5864

OC5864 是一款內置功率 MOSFET 的單片降壓型開關模式轉換器。OC5864 在 5.5-60V 寬輸入電源范圍內實現 0.6 A 峰值輸出電流，并且具有出色的線電壓和負載調整率。OC5864 采用PWM 電流模工作模式， 環路易于穩定并提供快速的瞬態響應。

OC5864 集成了包括逐周期電流限制和熱關斷等保護功能。

OC5864 采用 SOT23-6 封裝，且外圍元器件少。

產品特點：

?0.6A 的峰值輸出電流

?0.9Ω 的內部功率 MOSFET

?可采用大輸出電容啟動

?低 ESR 陶瓷電容輸出穩定

?效率高達 90%

?固定 500kHz 頻率

?熱關斷

?逐周期過流保護

?寬輸入電壓范圍：5.5~60V

?采用 SOT23-6 封裝

1)DC-DC恒壓供電芯片：OC5865X

OC58650 是一款支持寬電壓輸入的開關降壓型DC-DC，最高輸入電壓 100V。OC58650具有低待機功耗、高效率、低紋波、優異的母線電壓調整率和負載調整率等特性。支持大電流輸出，輸出電流可達 2A以上。OC58650 通過設置FB引腳的分壓電阻可設置輸出恒壓值。OC58650 采用固定頻率的PWM控制方式，典型開關頻率為 150KHz。輕載時會進入跳周期模式以獲得高轉換效率。

OC58650 內部集成軟啟動以及過溫保護電路，輸出短路保護，限流保護等功能，提高系統可靠性。

OC58650 采用ESOP8 封裝，散熱片內置接CS腳。

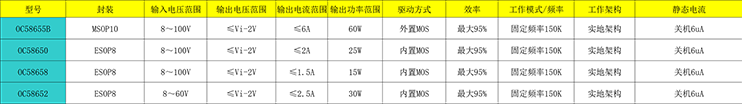

產品選型：

產品特點：

?寬輸入電壓范圍：8V~100V

?輸入限流可通過外部電阻調節

?輸出電壓可調

?帶 EN 使能控制

?支持輸出 12V/2A、5V/2A

?工作頻率：150KHz

?低待機功耗

?內置過溫保護、輸出短路保護

?內置軟啟動

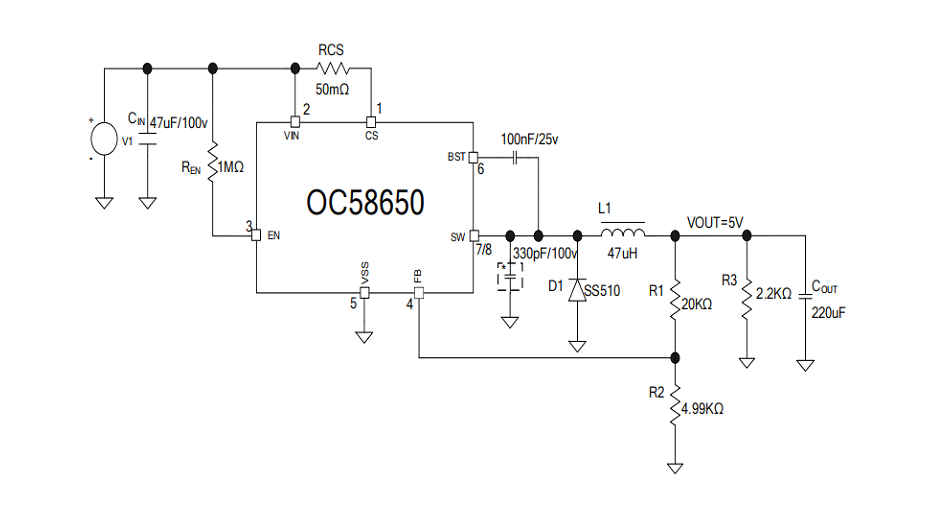

產品典型電路圖：
