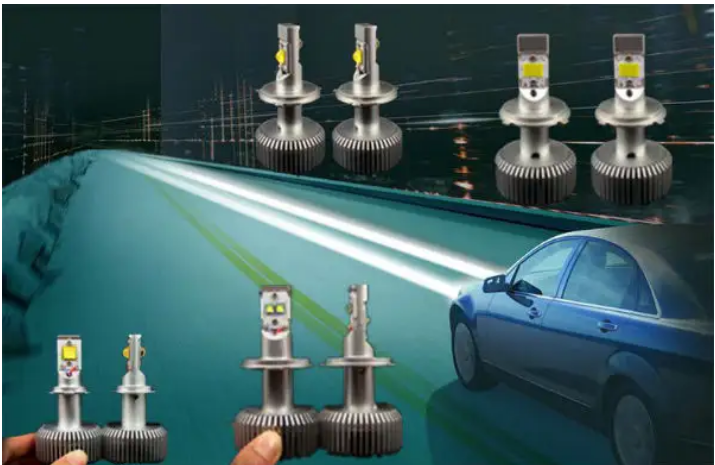

LED大燈的優點對于汽車來說，LED光源(不僅限于大燈)具有以下優點:節能、壽命長、耐久性好、LED元器件尺寸小、緊湊、布局設計方便、響應速度快、亮度衰減小等。

本文中主要介紹驅動汽車大燈的方案，掃地機做輔助供電的DC-DC降壓芯片，其中內置MOS的OC5022B最大可達到2.5A輸出，外置MOS的OC5021B可輸出5A。產品具備

很完善的過熱保護和低壓差防輸出電流過沖保護，增加了電路的穩定性，并很好的延遲燈珠和電源模塊壽

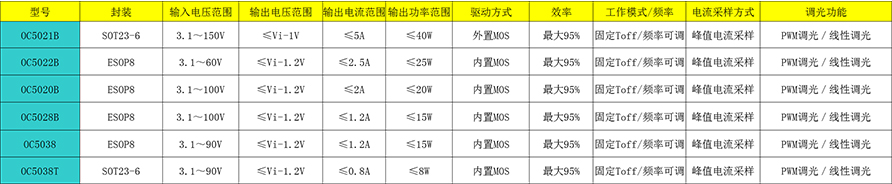

產品選型：

產品概述：

OC502x /5038是一款高效率、高精度的降壓型大功率LED恒流驅動控制芯片。

該系列產品采用固定關斷時間的峰值電流控制方式，關斷時間可通過外部電容進行調節，工作頻率可根據用戶要求而改變。

該系列產品通過調節外置的電流采樣電阻，能控制高亮度LED燈的驅動電流，使LED燈亮度達到預期恒定亮度。

在DIM端加PWM信號，可以進行LED燈調光。DIM端同時支持線性調光。

該系列產品內部集成了VDD穩壓管以及過溫保護電路，減少外圍元件并提高系統可靠性。

產品主要特點：

寬輸入電壓：外置最大支持150V

高效率：可高達93%

支持PWM調光和線性調光

最大工作頻率：1MHz

CS電壓：250mV

芯片供電欠壓保護：2.6V

關斷時間可調

智能過溫保護

內置VDD穩壓管

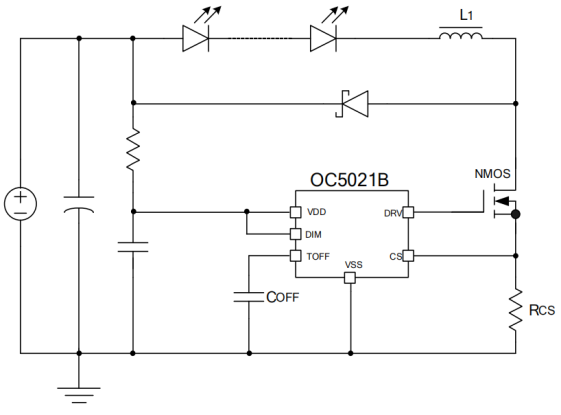

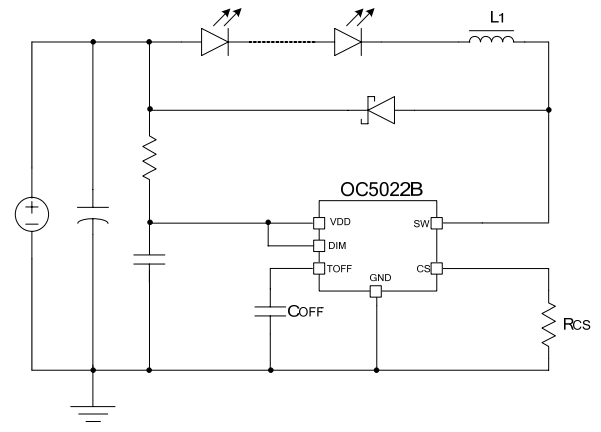

產品典型電路圖：

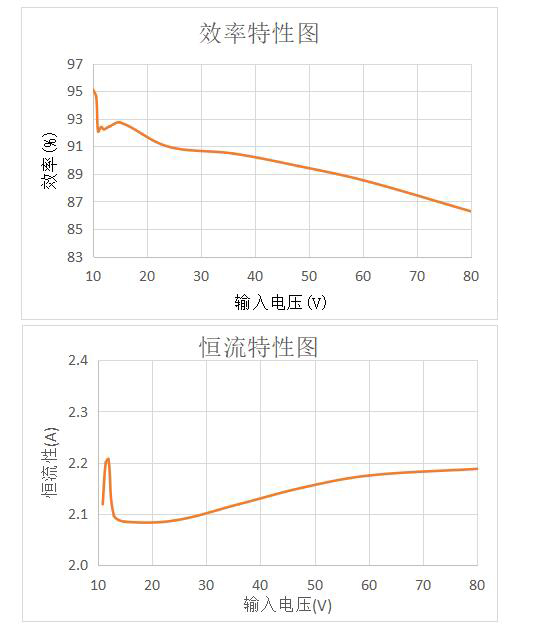

產品典型特性曲線圖：
